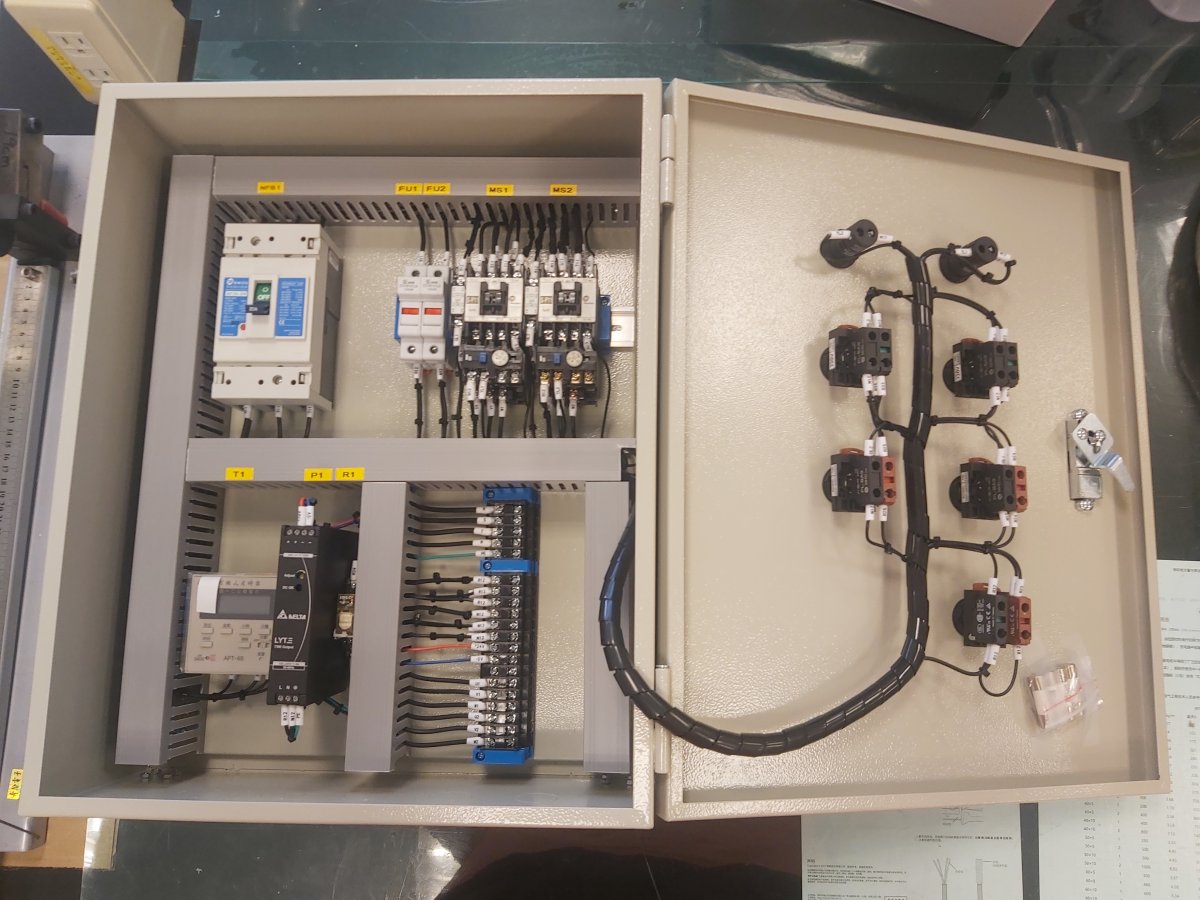

防爆排風扇控制系統核心控制器，搭配送(排)風馬達過載燈、溫度偵測器、警示燈、警報器、風扇所組成。

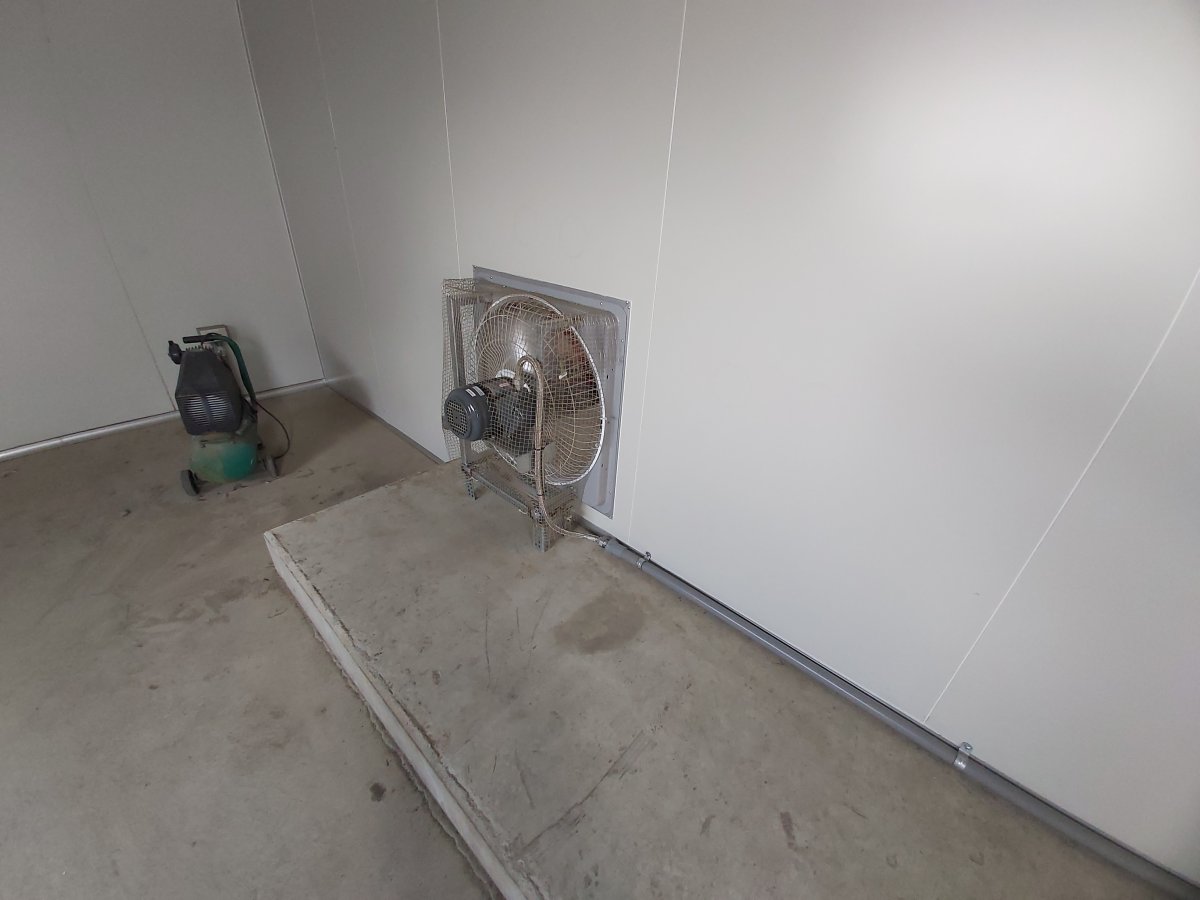

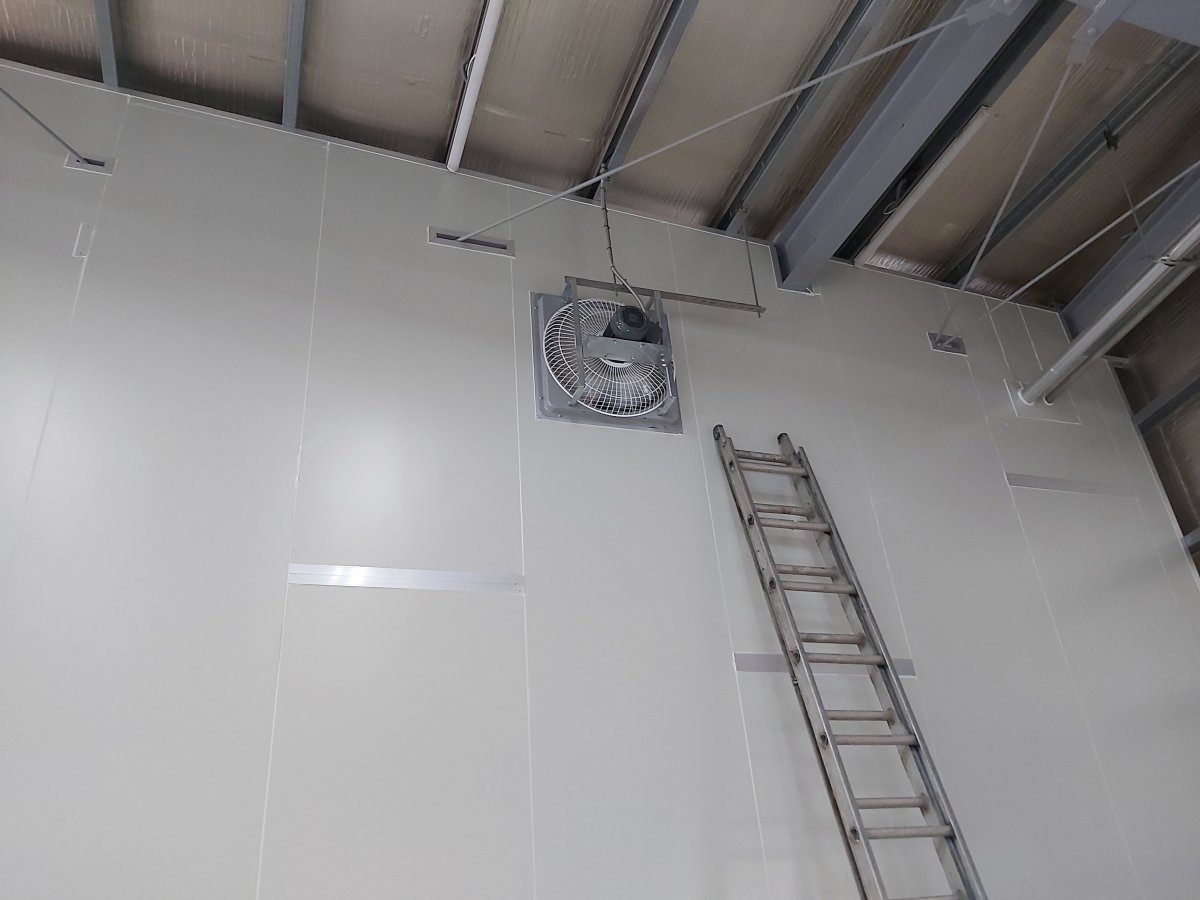

防爆控制箱主要用於控制照明系統的配電箱和控制動力系統的動力防爆箱。 探測燃氣洩漏的可燃氣體探測器和用於排除洩漏燃氣的排風扇，排風扇的出風口連接排氣管道；可燃氣體探測器內設置有能夠根據可燃氣體探測器的探測資訊發出警報的聲光警報器，還包括能夠接收聲光警報器發出的警報訊號的聲光控延時開關，聲光控延時開關與排風扇連接。

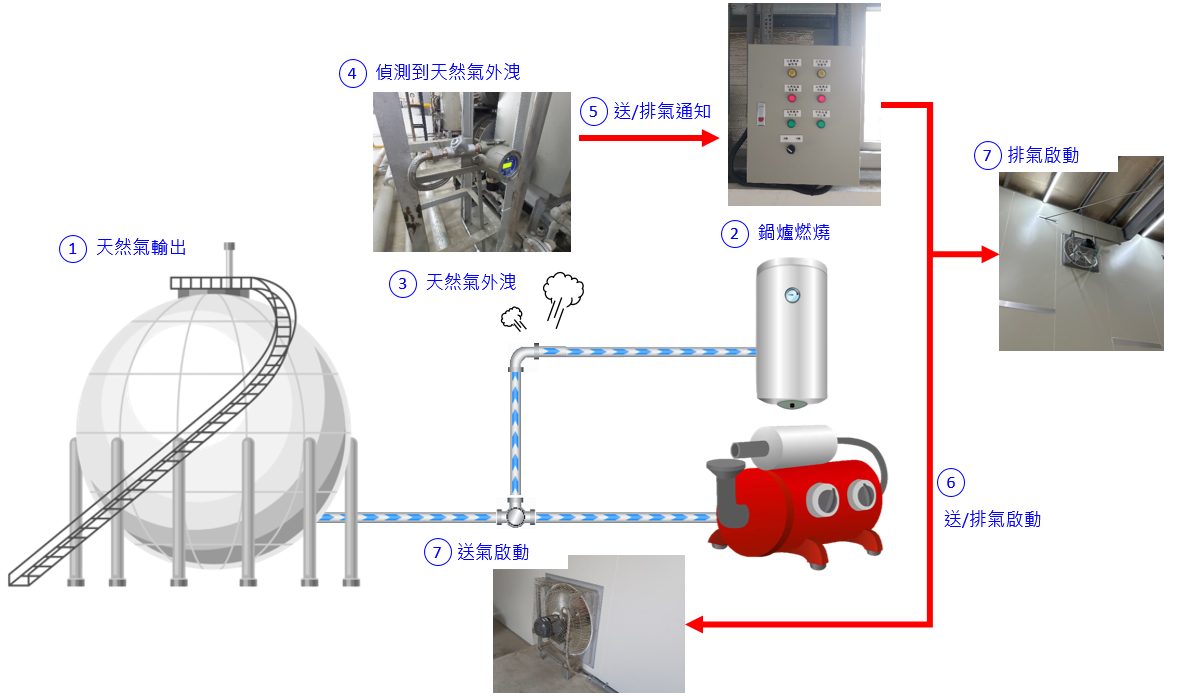

系統架構
A.控制說明
1. 手動模式：
(1) 送風馬達或排風馬達運轉按鈕啟動，運轉紅燈警示，送風馬達或排風馬達啟動運轉。
(2) 送風馬達或排風馬達停止按鈕啟動，停止綠燈警示，送風馬達或排風馬達停止運轉。
2. 自動模式：
(1) 定時運轉模式下，當定時器啟動時間到達，送風馬達及排風馬達運轉啟動，而當定時器停止時間到達
時，送風馬達及排風馬達運轉停止。
(2) 自動連鎖模式下，當天然氣偵測器偵測到天然氣外洩濃度高於設定值時，控制箱會立即啟動送風馬達
及排風馬達，降低天然氣外洩的濃度，並當天然氣偵測器所偵測到的天然氣濃度低於爆炸下限時，則
停止送風馬達及排風馬達運轉。
3. 異常模式：
(1) 送風馬達或排風馬達異常，送風馬達或排風馬達停止運轉，並以故障黃燈警示。
B. 施工說明
1. 防爆施工過程皆符合防爆安裝法規 CNS 3376-14/IEC 60079-14 。
2. 線路施工為導管(金屬管)施工，施工導管(金屬管)為鍍鋅鋼導線管，並符合CNS2606厚鋼管標準。
3. 防爆電管穿線匣與導管(金屬管)之結合處均為NPT螺紋五牙以上密合，並於鎖固螺牙處皆塗抹導電膏。

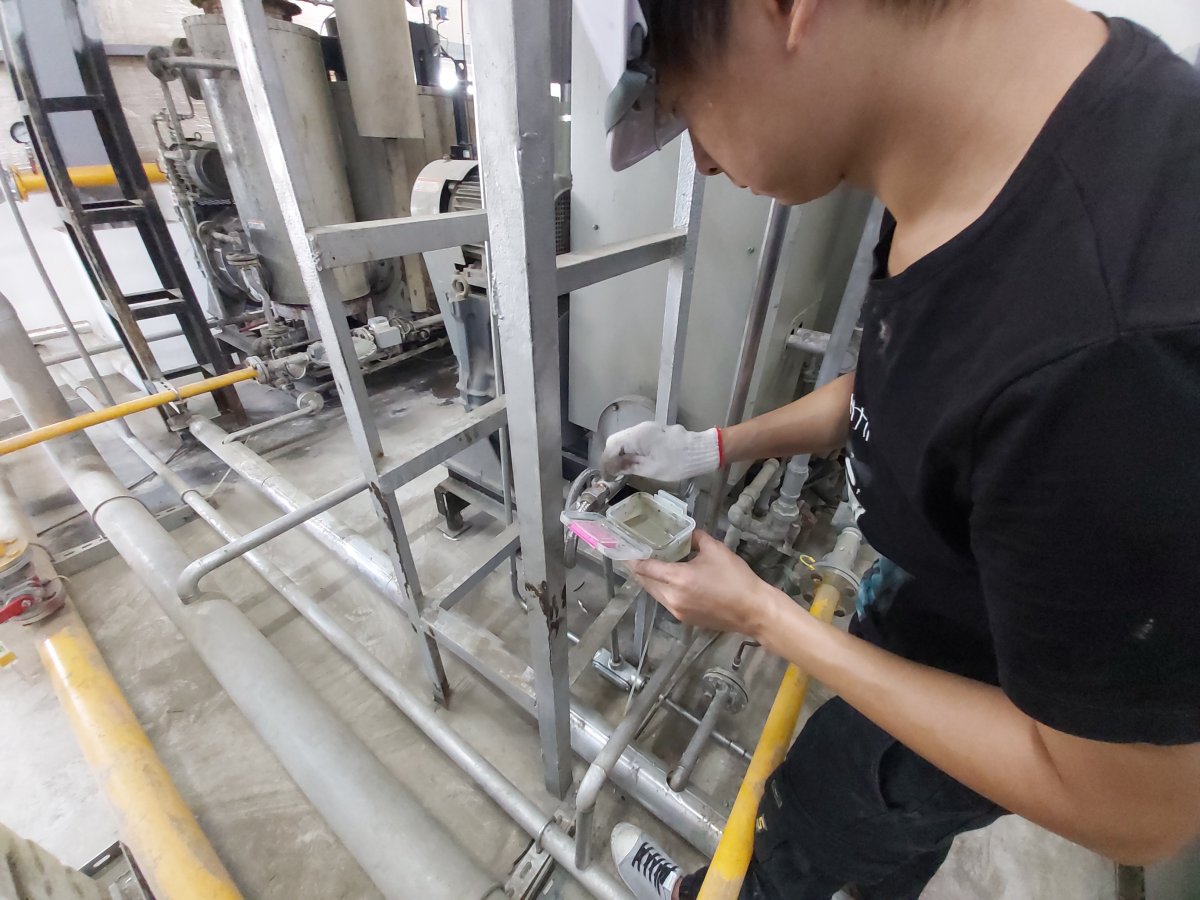

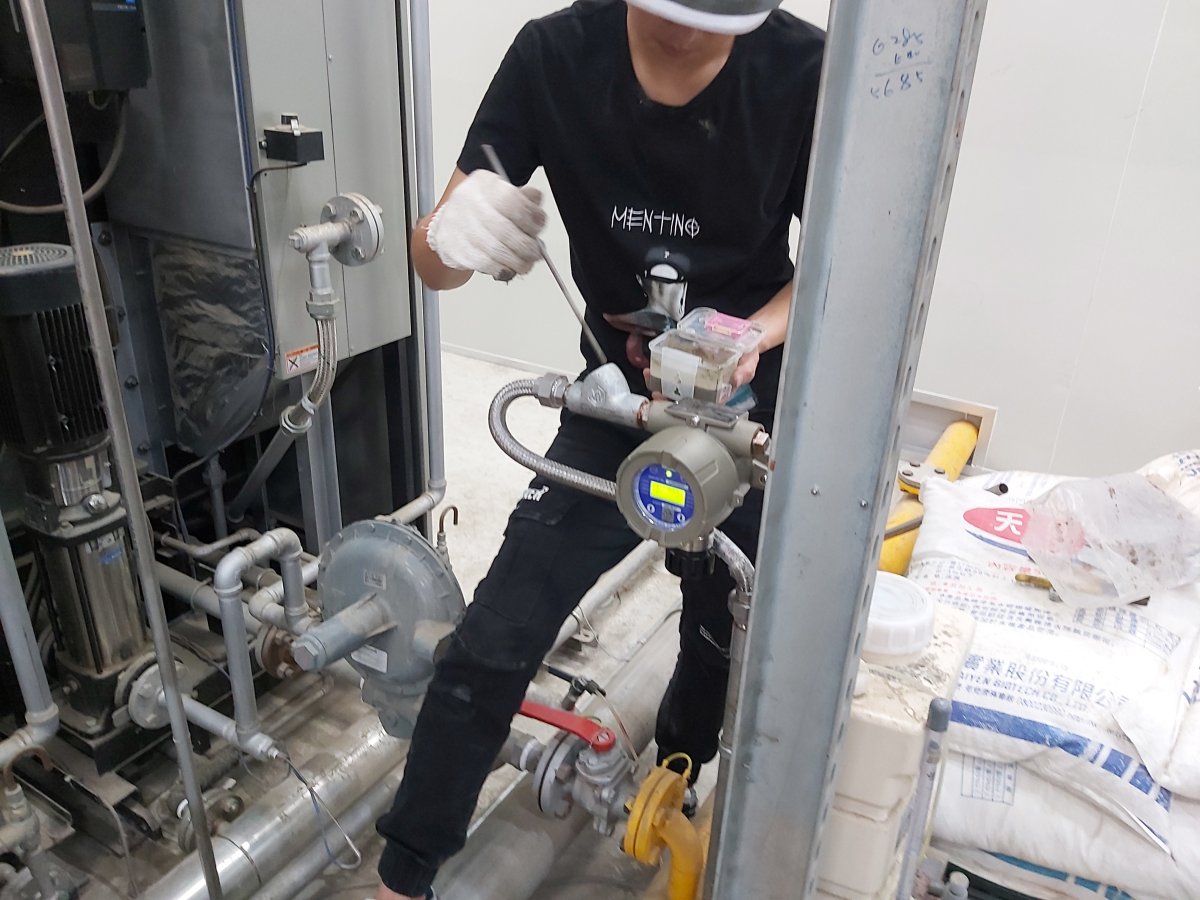

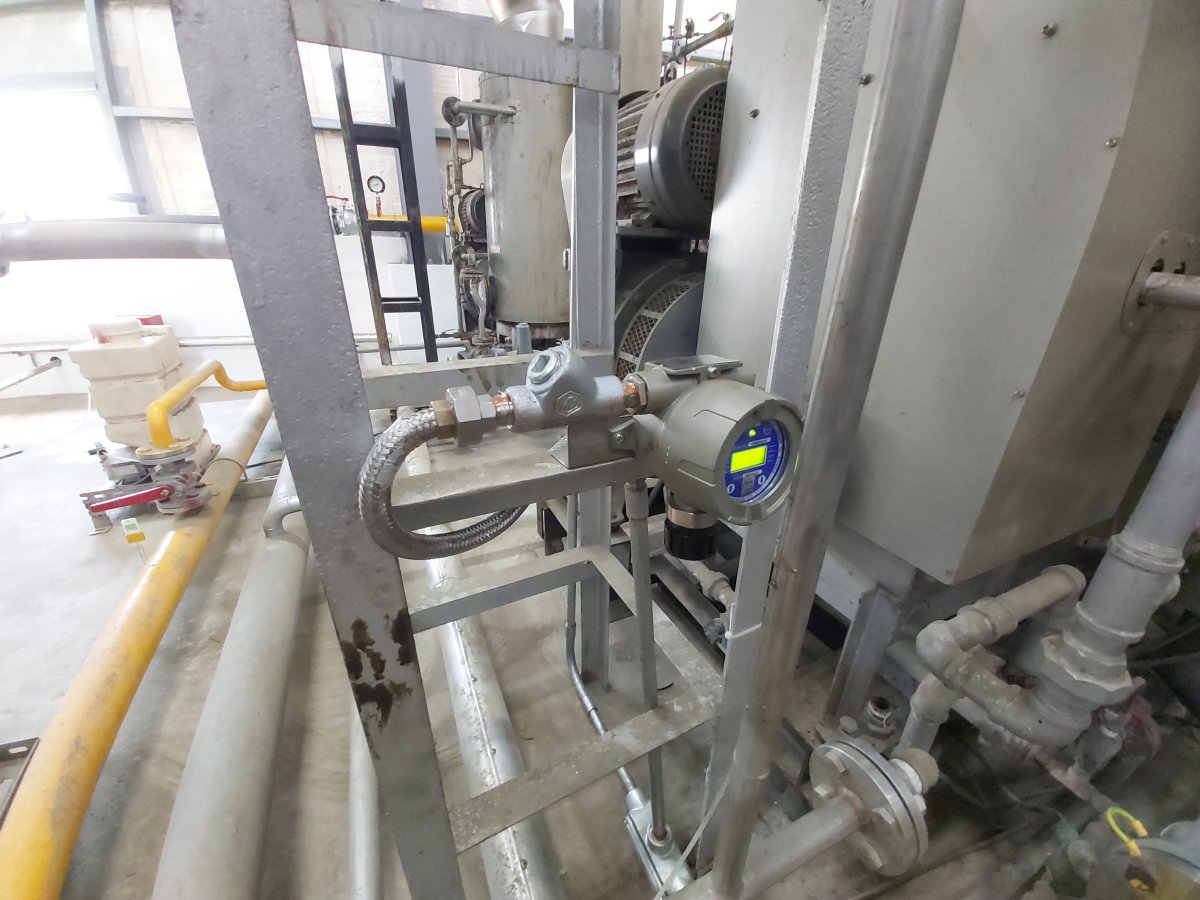

4. 防爆天然氣偵測器與防爆送排風扇之出線與入線端皆安裝密封接頭，並於密封接頭內部灌入防爆水泥，阻絕
爆炸火焰的外洩。
5. 現場監工人員具有甲種職業安全衛生業務主管與IECEx 05 防爆人員認證資格。
